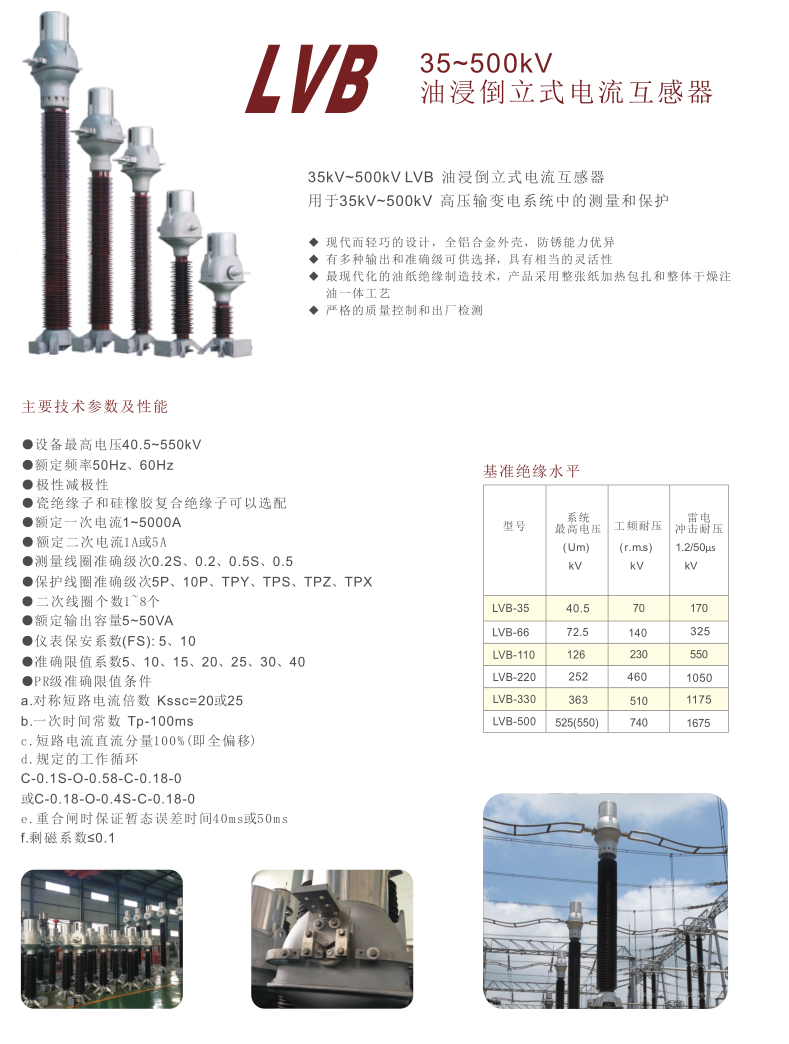

油浸倒立式电流互感器 LVB-系列

用于35kV~500kV高压输变电系统中的测量和保护：

u现代而轻巧的设计，全铝合金外壳，防锈能力优异；

u有多种输出和准确级可供选择，具有相当的灵活；

u最现代化的油纸绝缘制造技术，产品采用整张纸加热包扎和整体干燥注油一体工艺；

u严格的质量控制和出厂检测；

产品型号：

LVB-35（35kV 油浸倒立式电流互感器）

LVB-66（66kV 油浸倒立式电流互感器）

LVB-110（110kV 油浸倒立式电流互感器）

LVB-220（220kV 油浸倒立式电流互感器）

LVB-330（330kV 油浸倒立式电流互感器）

LVB-500（500kV 油浸倒立式电流互感器）

LVBT-35（35kV 油浸倒立式电流互感器）

LVBT-66（66kV 油浸倒立式电流互感器）

LVBT-110（110kV 油浸倒立式电流互感器）

LVBT-220（220kV 油浸倒立式电流互感器）

LVBT-330（330kV 油浸倒立式电流互感器）

LVBT-500（500kV 油浸倒立式电流互感器）

主要技术参数及性能

l设备最高电压：35~550kV

l额定频率：50Hz、60Hz

l极性：减极性

l瓷绝缘子和硅橡胶复合绝缘子可以选配

l额定一次电流：1~5000A

l额定二次电流：1A或5A

l测量线圈准确级次：0.2S、0.2、0.5S、0.5

l保护线圈准确级次：5P、10P、TPY、TPS、TPZ、TPX

l二次线圈个数：1~8个

l额定输出容量：5~50VA

l仪表保安系数(FS)：5、10

l准确限值系数：5、10、15、20、25、30、40

lPR级准确限值条件

a.对称短路电流倍数Kssc=20或25

b.一次时间常数 Tp-100ms

c.短路电流直流分量100%(即全偏移)

d.规定的工作循环

C-0.1S-O-0.58-C-0.18-0

或C-0.18-O-0.4S-C-0.18-0

e.重合闸时保证暂态误差时间40ms或50ms

f.剩磁系数≤0.1
