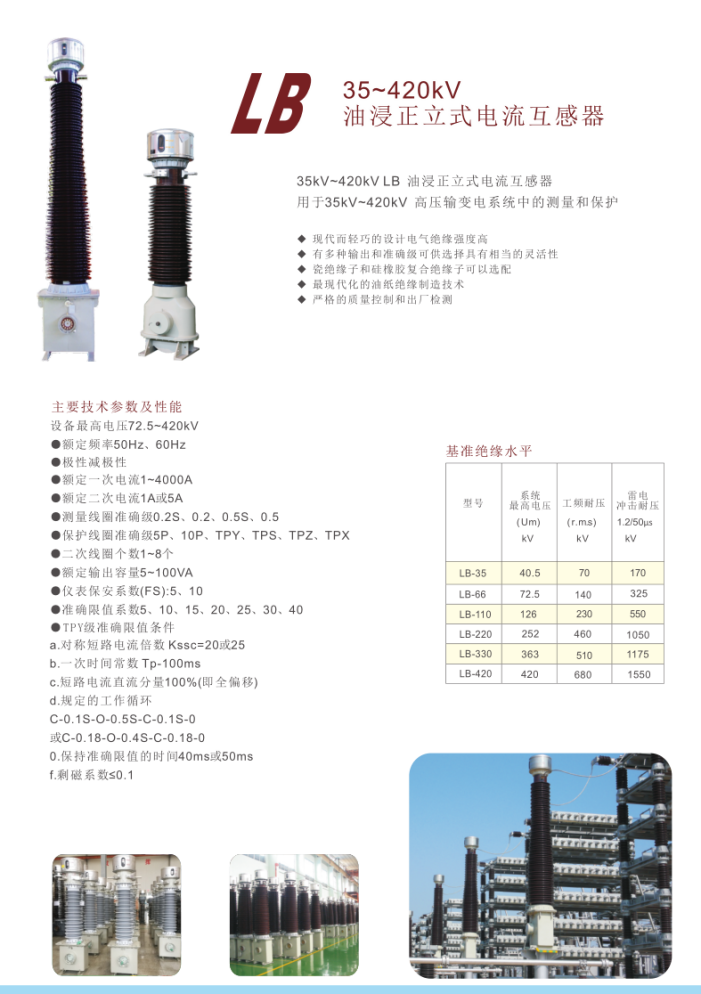

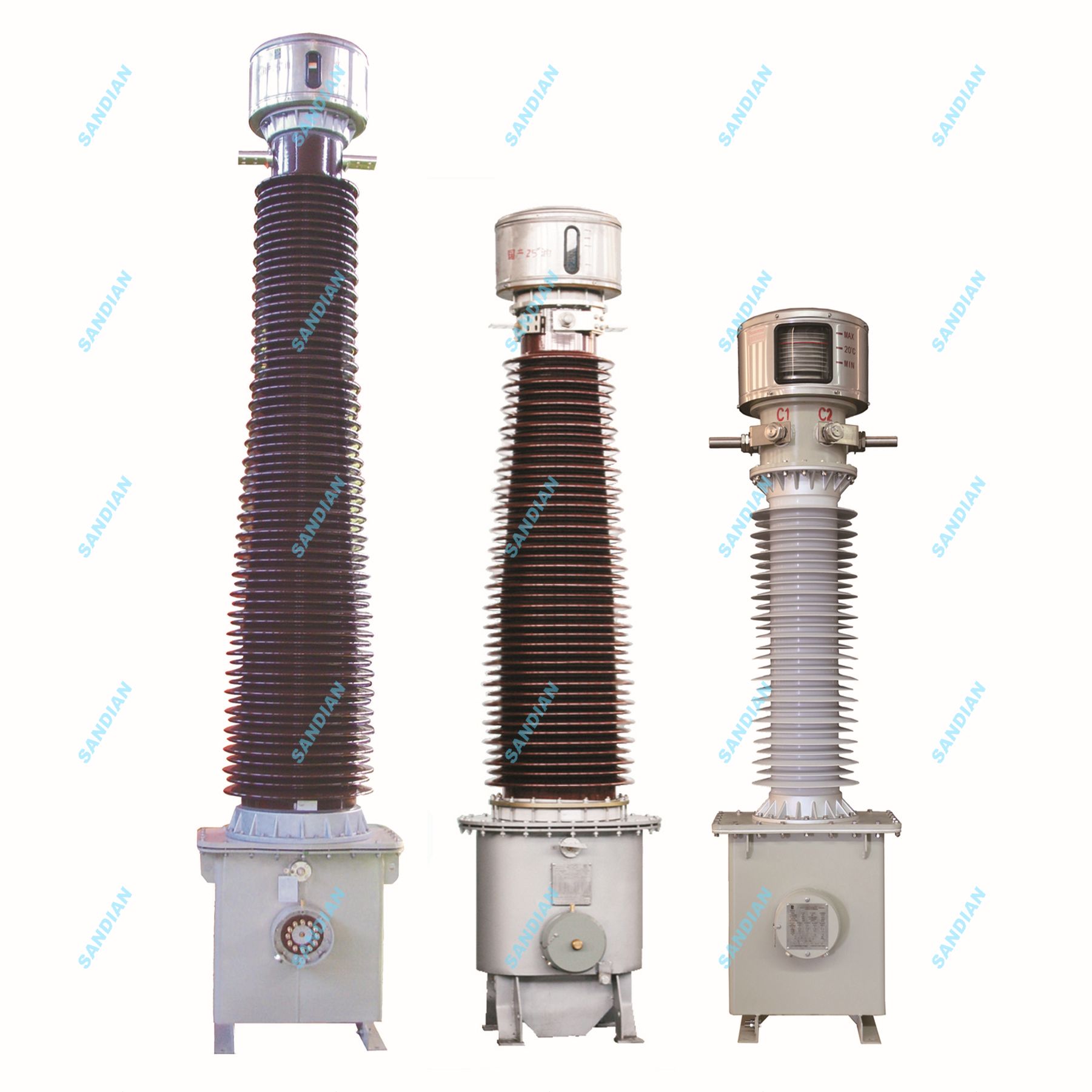

油浸正立式电流互感器 LB-系列

用于35kV~330kV高压输变电系统中的测量和保护：

u设备性能符合IEC 60044-1, IEC 61869-2

u现代而轻巧的设计，绝缘性能好，机械强度高；

u有多种输出和准确级可供选择具有相当的灵活性；

u瓷绝缘子和硅橡胶复合绝缘子可以选配；

u最现代化的油纸绝缘制造技术；

u严格的质量控制和出厂检测；

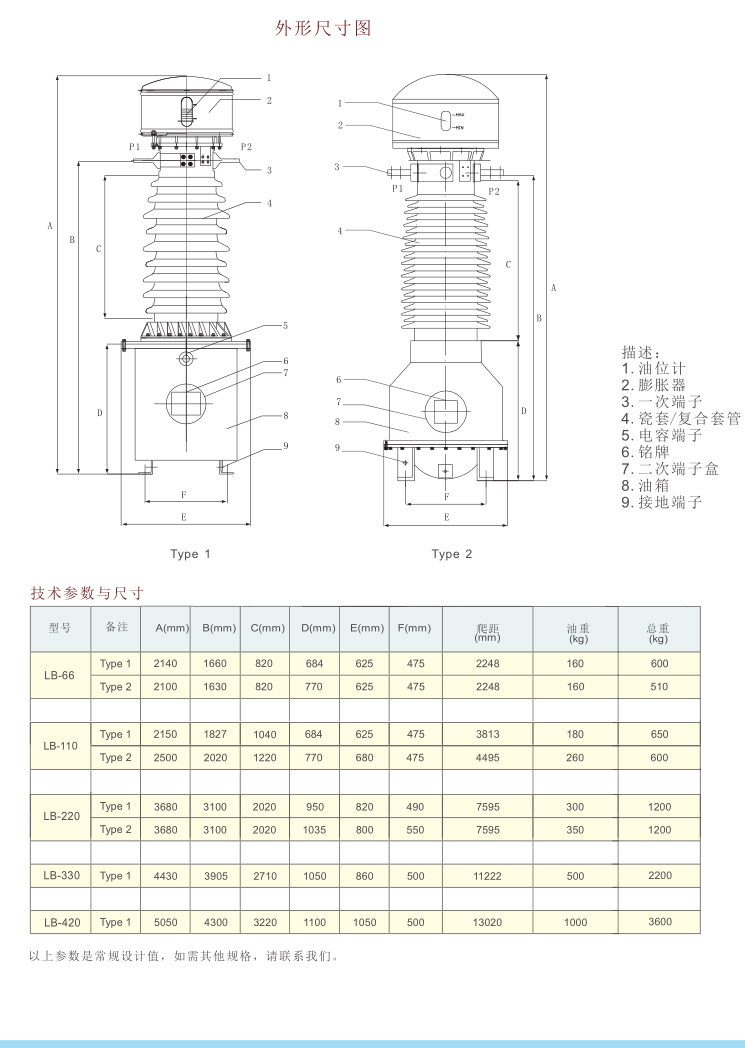

产品型号：

LB-35  （35kV 油浸正立式电流互感器）

LB-66  （66kV 油浸正立式电流互感器）

LB-110（110kV 油浸正立式电流互感器）

LB-220（220kV 油浸正立式电流互感器）

LB-330（330kV 油浸正立式电流互感器）

LB-400（400kV 油浸正立式电流互感器）

LB-420（420kV 油浸正立式电流互感器）

主要技术参数及性能

设备最高电压：35~330kV

●额定频率：50Hz、60Hz

●极性：减极性

●额定一次电流：1~3000A

●额定二次电流：1A或5A

●测量线圈准确级：IEC CL0.15、0.2S、0.2、0.5S、0.5, 1, ANSI 0.15S, 0.15

●保护线圈准确级：5P、10P、5PR、10PR、TPY、TPS、TPX、TPZ、PX

●二次线圈个数：1-8个

●额定输出容量：5~100VA, C800

●仪表保安系数(FS): 5、10

●准确限值系数: 5、10、15、20、25、30、40

●TPY级准确限值条件

a.对称短路电流倍数Kssc=20或25

b.一次时间常数Tp-100ms

c.短路电流直流分量100%(即全偏移)

d.规定的工作循环

C-0.1S-O-0.5S-C-0.1S-0

或C-0.18-O-0.4S-C-0.18-0

e.保持准确限值的时间40ms或50ms

f.剩磁系数≤0.1
