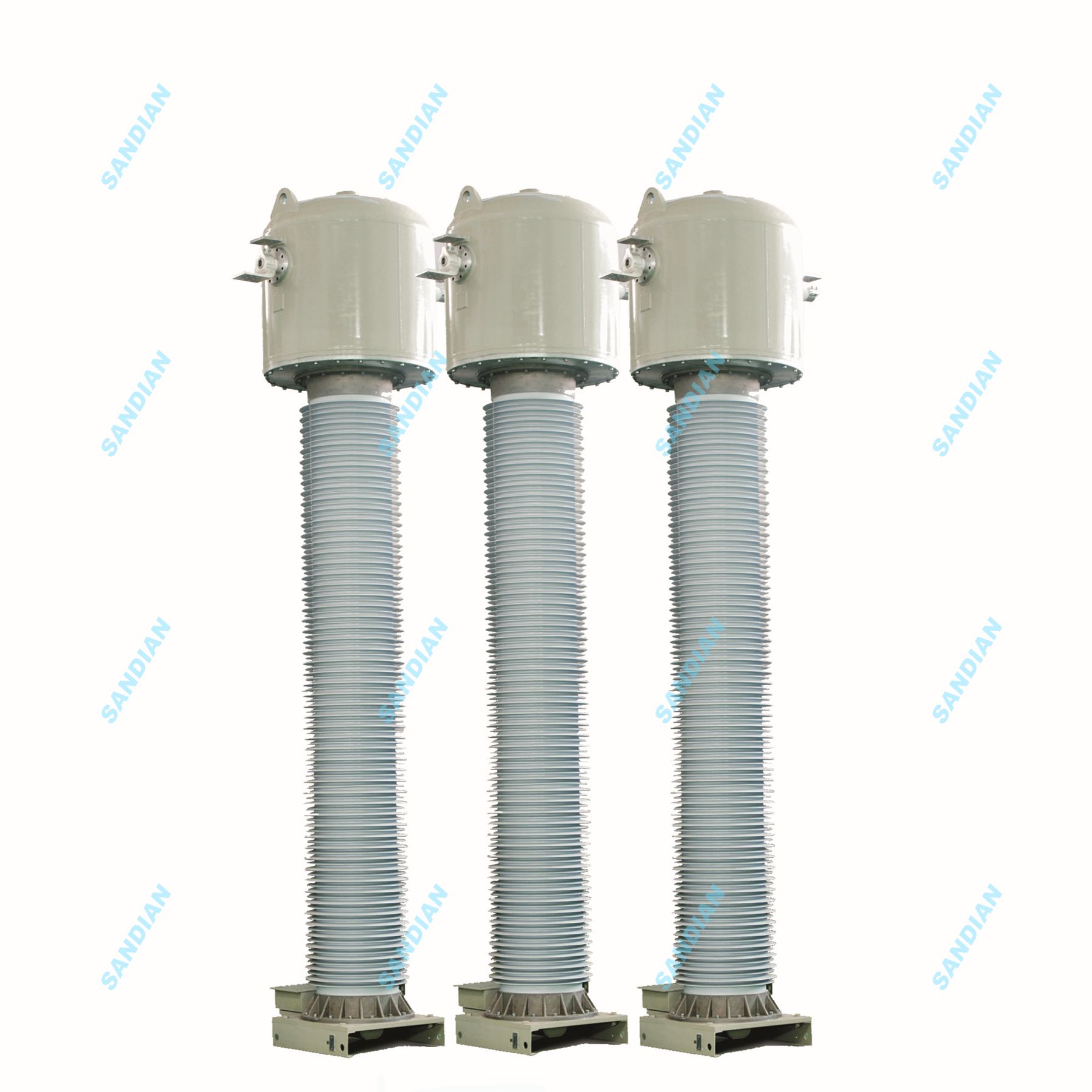

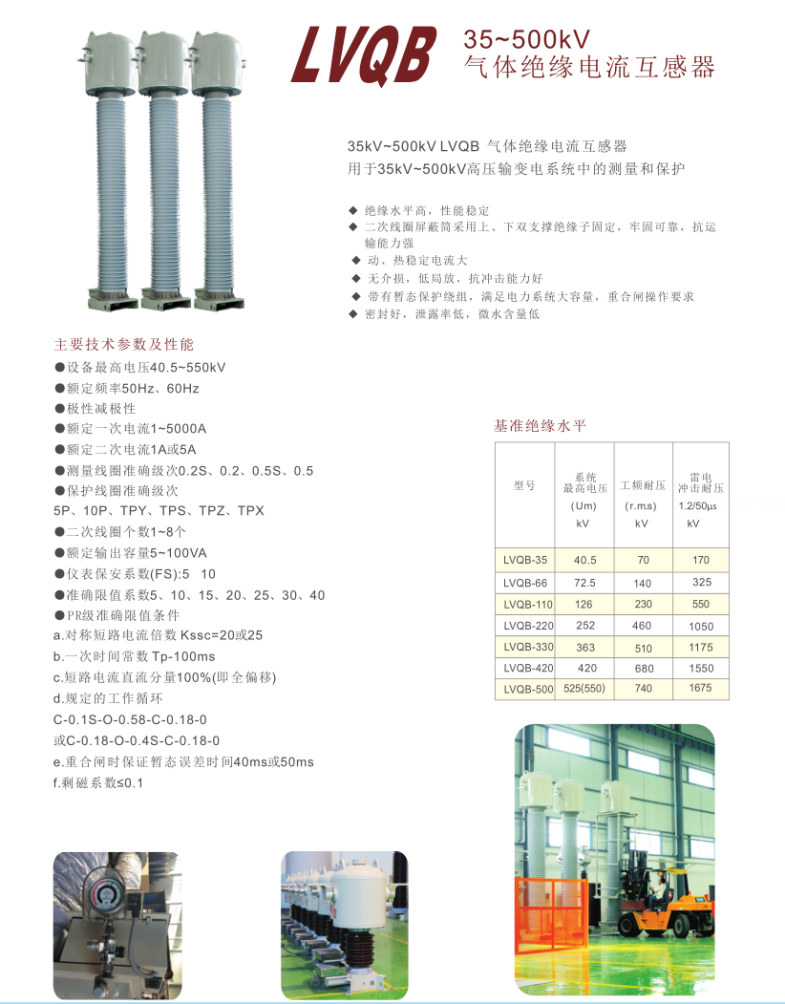

SF6气体绝缘电流互感器 LVQB-系列

用于35kV~500kV高压输变电系统中的测量与保护:

u绝缘水平高，性能稳定;

u二次线圈屏蔽筒采用上、下双支撑绝缘子固定，牢固可靠，抗运输能力强;

u动、热稳定电流大;

u无介损，低局放，抗冲击能力好;

u带有暂态保护绕组，满足电力系统大容量，重合闸操作要求;

u密封好，泄漏率低，微水含量低;

产品型号：

LVQB-35  （35kV SF6气体绝缘电流互感器）

LVQB-66  （66kV SF6气体绝缘电流互感器）

LVQB-110（110kV SF6气体绝缘电流互感器）

LVQB-220（220kV SF6气体绝缘电流互感器）

LVQB-330（330kV SF6气体绝缘电流互感器）

LVQB-420（420kV SF6气体绝缘电流互感器）

LVQB-500（500kV SF6气体绝缘电流互感器）

LVQBT-35  （35kV SF6气体绝缘电流互感器）

LVQBT-110（110kV SF6气体绝缘电流互感器）

LVQBT-220（220kV SF6气体绝缘电流互感器）

LVQBT-330（330kV SF6气体绝缘电流互感器）

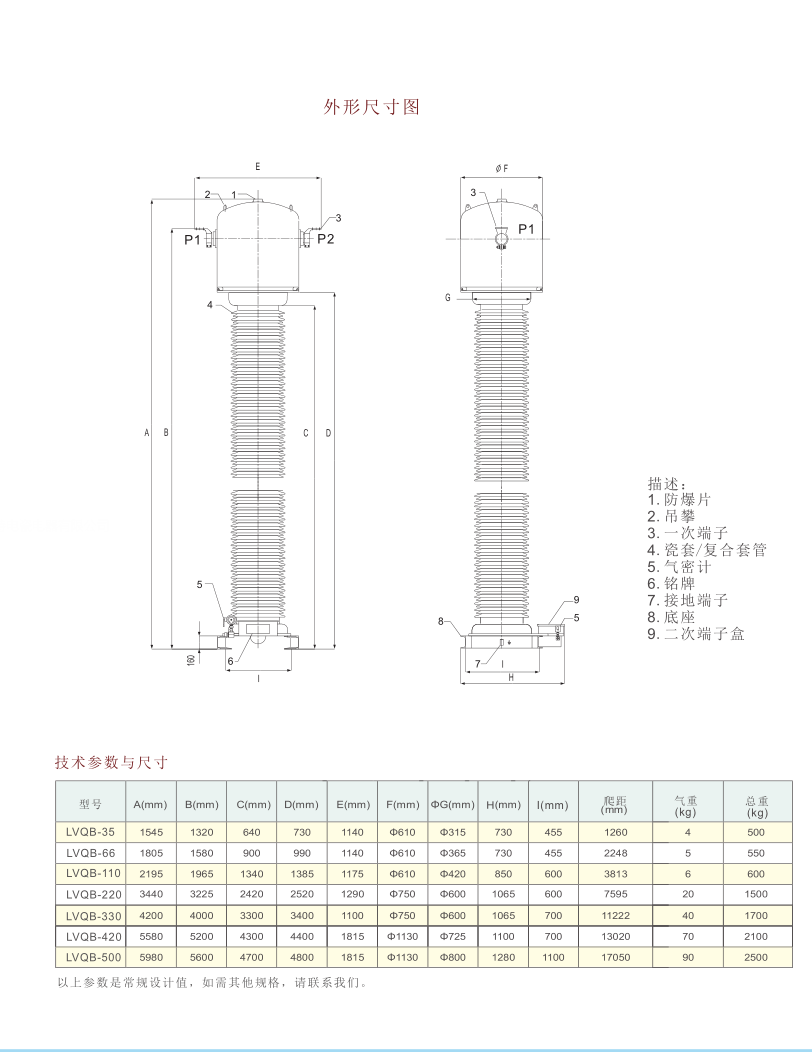

主要技术参数及性能

l设备最高电压：40.5~550kV

l额定频率：50Hz、60Hz

l极性：减极性

l额定一次电流：1~5000A

l额定二次电流：1A或5A

l测量线圈准确级次：0.2S、0.2、0.5S、0.5

l保护线圈准确级次：5P、10P、TPY、TPS、TPZ、TPX

l二次线圈个数：1~8个

l额定输出容量：5~100VA

l仪表保安系数（FS）：5  10

l准确限值系数：5、10、15、20、25、30、40

 lPR级准确限制条件

a.对称短路电流倍数：Kssc=20或25

b.一次时间常数：Tp-100ms

c.短路电流直流分量100%（即全偏移）

d.规定的工作循环

C-0.1S-O-0.58-C-0.18-0

或C-0.18-O-0.4S-C-0.18-0

e.重合闸时保证暂态误差时间40ms或50ms

f.剩磁系数≤0.1
